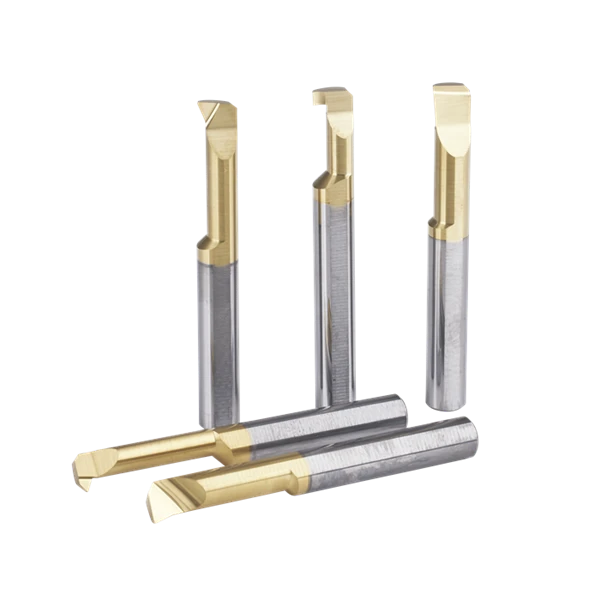

تم تصميم أدوات الحفر الصغيرة من سلسلة GPT خصيصًا -لأغراض عامة لتصنيع المكونات الفولاذية. تم تصنيع أدوات الثقب الدقيقة هذه من الكربيد الأسمنتي الممتاز، مما يوفر أداءً مستقرًا وجودة سطح عالية في تطبيقات التجويف من الفولاذ الكربوني وسبائك الفولاذ والحديد الزهر الرمادي وسبائك النحاس.
الميزات الرئيسية
عام-تصنيع الصلب للأغراض العامة
هندسة مُحسّنة للتثقيب الفعال لمكونات الفولاذ الكربوني وسبائك الفولاذ التي تقل صلابةها عن 35HRC، مما يوفر أداءً موثوقًا به في الإنتاج اليومي.
الحفر الدقيق-الدقيق
تم تصميمه لعمليات التجويف ذات القطر الصغير-ذات التفاوتات المشددة. تتيح هندسة TR (نصف القطر شبه المنحرف) دقة المواجهة الداخلية وإنهاء الحفر.
كربيد الأسمنت الممتاز
تم تصنيعها من كربيد أسمنتي-تنجستن-كربيد-عالي الجودة، مما يعزز سلسلة صناعة التنجستن الكاملة من SW للحصول على مقاومة فائقة للتآكل وعمر افتراضي للأداة.
متعدد-قدرات المواد
على الرغم من أنها محسنة للصلب، إلا أن سلسلة GPT تعمل أيضًا بشكل جيد على حديد الزهر الرمادي، وحديد الزهر المرن، وسبائك النحاس، مما يوفر تنوعًا عبر قطع العمل المختلفة.
ملاءمة المواد الشغل
|
مادة الشغل |
ملاءمة |
|
الكربون الصلب، سبائك الصلب (<35HRC) |
الأكثر ملاءمة |
|
سبائك الصلب، أداة الصلب (35-48HRC) |
مناسب |
|
الفولاذ المقاوم للصدأ |
غير مستحسن |
|
الحديد الزهر الرمادي، الحديد الزهر المرن (<35HRC) |
الأكثر ملاءمة |
|
سبائك الألومنيوم المصبوب (Si<12%) |
غير مستحسن |
|
سبائك النحاس (<> |
مناسب |
|
سبيكة فائقة مقاومة للحرارة (<> |
غير مستحسن |
|
سبائك التيتانيوم (<> |
غير مستحسن |
|
الفولاذ المقسى (45-55HRC) |
غير مستحسن |
|
الفولاذ المقسى (55-60HRC) |
غير مستحسن |
مواصفات المنتج
|
المعلمة |
قيمة |
|
مواصفة |
جي بي تي-TR40R20L15 |
|
البعد |
تي آر D4 * R0.2 * 15 * 50 * d4 |
|
نوع الأداة |
أداة الحفر الدقيقة (الفئة P - الفولاذ) |
|
مادة الشغل |
الأجزاء الفولاذية S48C (HRC 26) |
|
سرعة القطع |
125 م/دقيقة (5000 دورة في الدقيقة) |
|
معدل التغذية |
0.03 - 0.05 ملم / ص |
|
عمق القطع (ae) |
0.05 ملم |
|
طريقة التبريد |
تبريد الزيت / التبريد الخارجي |
|
طريقة القطع |
مواجهة داخلية مستمرة / إنهاء مملة |
|
مادة الركيزة |
كربيد الأسمنت (كربيد التنغستن) |
حالة التطبيق
مواصفة:جي بي تي-TR40R20L15
البعد:تي آر D4 * R0.2 * 15 * 50 * d4
الشغل:الأجزاء الفولاذية S48C (HRC 26)
سرعة القطع:125 م/دقيقة (5000 دورة في الدقيقة)
معدل التغذية:0.03 - 0.05 ملم / ص
عمق القطع:أى=0.05 ملم
تبريد:تبريد الزيت / التبريد الخارجي
طريقة:مواجهة داخلية مستمرة / إنهاء مملة
في هذا التطبيق، حققت أداة الثقب الدقيق GPT-TR40R20L15 ثقبًا نهائيًا مستقرًا للأجزاء الفولاذية S48C بسرعة قطع تبلغ 125 م/دقيقة مع معدل تغذية يبلغ 0.03-0.05 مم/ص. تمكنت طريقة تبريد الزيت من إدارة الحرارة بشكل فعال في منطقة القطع، مما يضمن دقة الأبعاد وتشطيب السطح عالي الجودة- طوال عملية المواجهة الداخلية المستمرة. المنتجات ذات الصلة.
طلب عرض أسعار / استشارة فنية
اتصل بنا اليوم وزودنا بمواد قطعة العمل والرسم والمعلمات المستهدفة للحصول على توصية وعروض أسعار مخصصة.
